Инструкция по монтажу водостоков для крыши

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

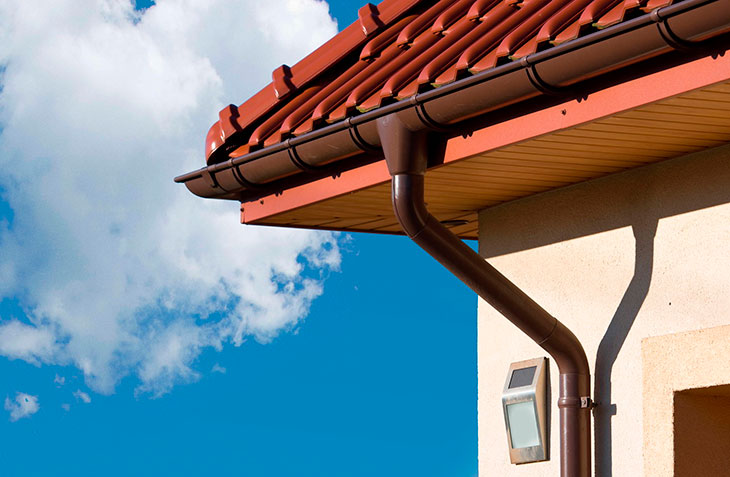

Водосток

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме.

Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

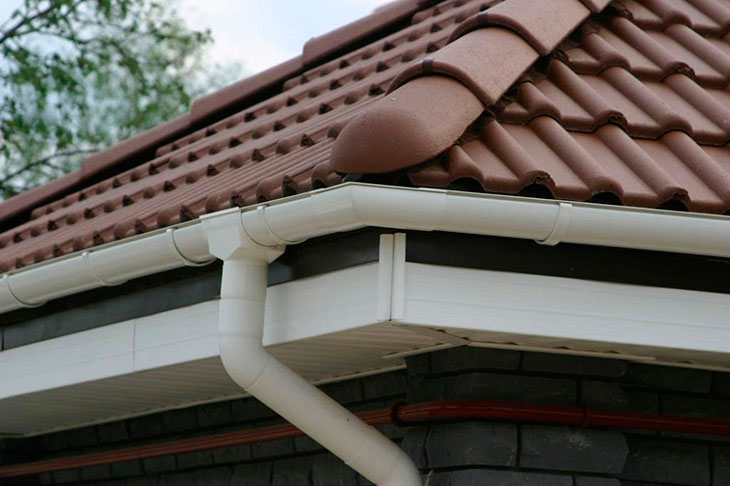

Пластиковая водосточная система

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Преимущества пластиковых водостоков:

  • невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;
  • не подвержены коррозии;
  • клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;
  • прочность;
  • малый вес;
  • рабочий температурный режим -40°С +70°С;
  • простота монтажа;
  • наличие разной цветовой гаммы;
  • большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Недостатки водостоков из ПВХ

Недостатки водостоков из ПВХ:

  • пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;
  • ремонтная непригодность. Разрушенный элемент невозможно восстановить;
  • пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;
  • высокий коэффициент линейного расширения.

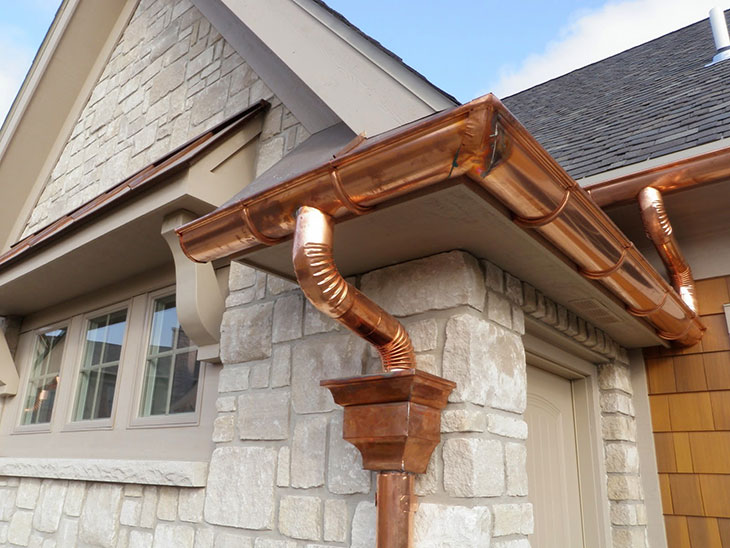

Металлическая водосточная система

Металлическая водосточная система

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Преимущества металлических водостоков:

  • прочность;
  • надежность;
  • выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;
  • не поддерживают горение;
  • рабочий температурный режим -60°С +130°С;
  • стабильность размеров.

Недостатки водостоков из металла:

  • высокая стоимость;
  • значительный вес всей системы;
  • сложность монтажа;
  • малый выбор цветов;
  • появление ржавчины при повреждении защитного слоя (исключение — водосточная система из меди);
  • незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

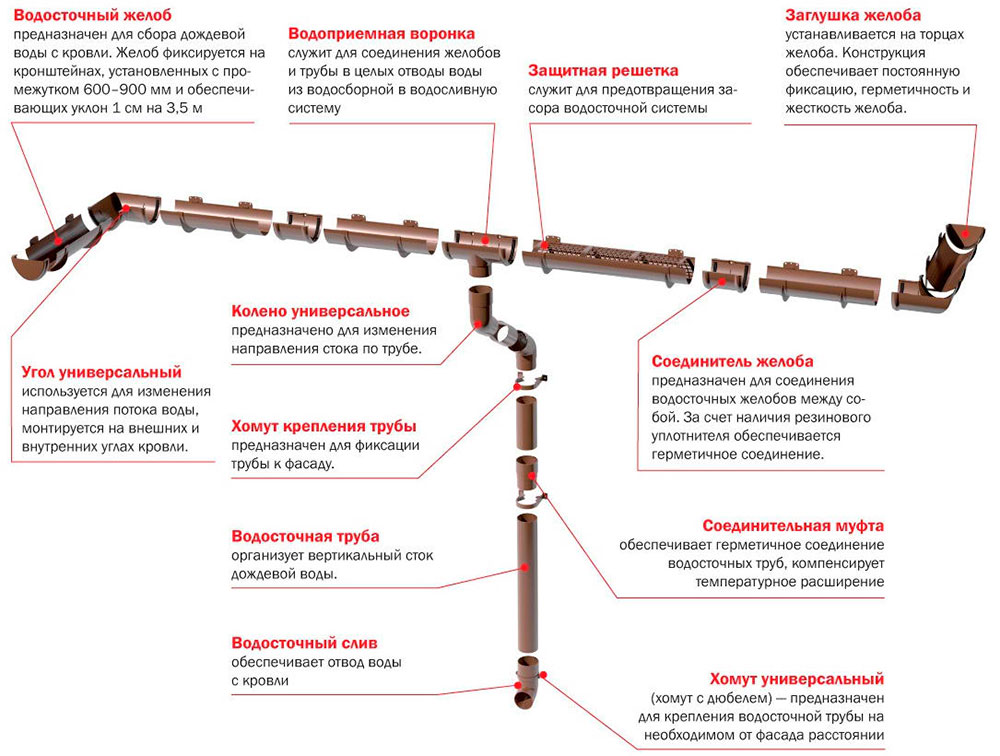

Инструкция по монтажу водостоков

Инструкция по монтажу водостоков

При монтаже желобов водосточной системы надо руководствоваться следующими правилами:

  • уклон желоба выставляется с помощью уровня и должен быть направлен в сторону  водосточных труб, размер уклона не должен превышать 5мм/пог.м.,
  • максимальная длина водосточного желоба на один слив не должна превышать 10 м, если же длина дома больше 10 м, то уклон желобов следует сделать от середины -к водосточным трубам с каждой стороны.

При установке водостоков необходимо пройти через несколько этапов:

Шаг 1: Установка держателей желоба.

Обычно их шаг указывается в инструкции к водостоку. При их устройстве важно обеспечить наклон желоба. Для этого крайний элемент крепится к самой высокой точке, а затем от него натягивают шнур, по которому монтируются остальные кронштейны. Держатели можно прикрепить к стропилам или ветровой (лобовой) доске.

Шаг 2: Устанавливаем заглушки желоба.

Заглушки устанавливаются по торцам желоба, для этого прикладываем заглушку к концу желоба и легкими постукиваниями вставляем ее в желоб. Для того чтобы заглушка не вылетала следует закрепить ее с помощью заклепок. Заглушка желоба имеет резиновый уплотнитель, за счет чего образуется водонепроницаемое соединение. После установки заглушек, стыки промазываются герметиком.

Шаг 3:  Установка водосточных воронок.

В желобе отмечаем место под воронку (диаметр отверстия не должен превышать диаметр трубы) и с помощью ножовки или ножниц по металлу вырезаем отверстие, после этого фиксируем воронку водосточную на желоба, загнув фланец за заднюю кромку желоба.

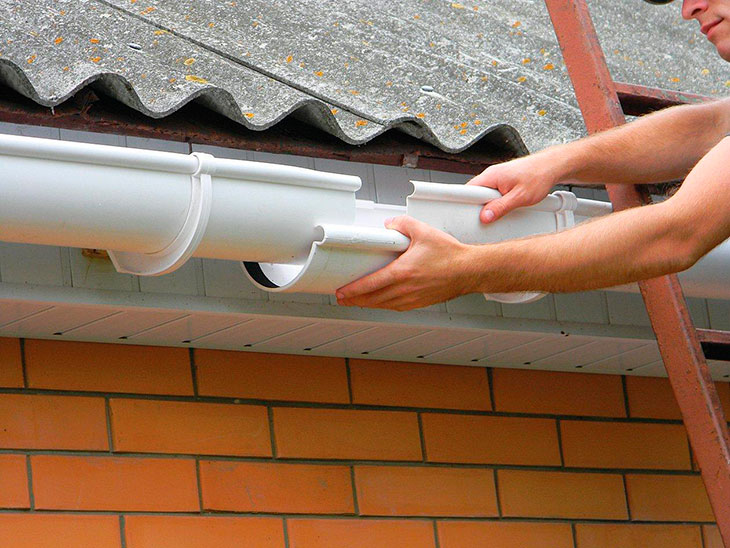

Шаг 4: Установка желобов.

Желоба вставляются друг в друга стык в стык, резиновый уплотнитель позволяет избежать протеканий.  Желоб вставляется в кронштейны  и фиксируется с помощью пластин-фиксаторов.

Шаг 5: Соединяем водосточные трубы с желобами.

Монтаж начинается в области воронки, при этом ее элементы соединяются муфтами и хомутами.  Хомуты для труб размещаются с шагом максимум 2 м и крепятся к стене с помощью шурупа и дюбеля (идут в комплекте). На нижнем конце трубы устанавливается сливное колено, расстояние между отмосткой и сливом должно составлять минимум 200 мм.
