Каркасно-щитовой дом своими руками

Достаточно часто среди желаний современной молодежи, и не только, одним из первых пунктов стоит постройка собственного дома. Часто выбор падает на каркасно-щитовые дома своими руками. Один из главных плюсов – вы сами можете выбрать место, где постройка будет стоять. Если строить каркасно-щитовой дом своими руками – то вы сами будете отвечать за качество и знать его устройство.

Строительство каркасно-щитовых домов

В последнее время в Европе, да и у нас, самым популярным видом строительства является строительство каркасно-щитовых домов, причем именно своими руками. Как построить своими руками каркасно-панельные дома, плюсы такого строительства:

  • Кратчайшие сроки возведения — даже без опыта в строительстве, можно построить за 1-2 месяца;
  • Покупка строительных материалов самостоятельно значительно экономит бюджет;
  • Достаточно простая технология возведения, каркас щитового дома можно построить изучая фото и статьи на сайте;
  • Можно обойтись минимальными затратами по сравнению с другими стройматериалами или покупкой готового жилья;
  • Возможность заморозить сборно-щитовые дома практически на любом из этапов без ущерба для будущего строительства.

Единственный минус при желании собрать каркасно-щитовой дом своими руками в том, что если вы покупаете все стройматериалы самостоятельно, некоторые элементы не будут подогнаны друг под друга идеально. Можно купить готовый набор для строительства с завода или заказать каркасно-щитовой дом под ключ. Но если у вас есть хотя бы небольшой опыт в строительстве или вы с уверенностью держите в руках молоток, то это не будет являться проблемой.

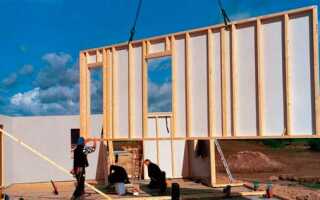

Большие стены каркасно-щитового постройки можно монтировать краном на месте.

Монтаж каркасно-щитовой постройки с помощью крана.

Рассмотрим строительство каркасно-щитового дома поэтапно. У нас уже есть проект каркасно-щитового дома и участок земли для строительства. Что делать дальше?

Фундамент каркасно-щитовой постройки

Выбор каким должен быть фундамент каркасно-щитового дома, зависит он множества факторов:

  1. Характер почвы, на которой будет стоять ваш каркасно-щитовой дом.
  2. Этажность строительства.
  3. Месторасположение — возможность сильных ветров, если местность открытая, наводнений.

Чаще всего выбирают фундамент свайно-ростверковый или ленточный. Рассмотрим первый вариант, как более надежный и распространенный при строительстве каркасно-щитовых домов.

Свайно-ростверковый фундамент

Скважины под сваи бурятся с помощью ручного или моторизованного бура, в качестве опалубки выбираются асбестоцементные или пвх-трубы необходимого размера. Можно выбрать так же свернутые вручную трубы из рубероида. Внутрь устанавливаются пруты арматуры – от 3 до 4 штук, скрепленные между собой в форме квадрата или треугольника. Железные пруты арматуры должны торчать из свай, чтобы их можно было связать с ростверком.

Свайно-ростверковый фундамент для сборно-щитовой постройки в разрезе с арматурой фото.

Сваи связываются арматурой и заливаются бетоном.

Далее сваи заливаются бетоном. После установки свай делается опалубка для ростверка, в которую помещаются такие же пруты арматуры, связанные между собой. На данном этапе главное не забыть про будущую установку коммуникаций и оставить возможность сделать их в дальнейшем. Заложить отрезки пластиковых труб поперек, чтобы фундамент под каркасно-щитовой дом был сделан по всем правилам.

Для последующего монтажа нижней обвязки закрепляем шпильки в ленте фундамента. По углам фундамента – с шагов в 300 мм, на всех остальных участках – с шагом до 2-х метров. Шпильки будут связывать каркас щитовой постройки и фундамент в дальнейшем.

На заметку
Сроки высыхания фундамента могут так же быть различными, от 5-10 дней летом, и до нескольких недель – зимой. Чаще всего фундаменты каркасно-щитовых домов делают осенью и оставляют «стоять» до весны, укрыв верхнюю часть фундамента полиэтиленом.

Гидроизоляция и лежень

Фундамент каркасно-щитового дома готов, но чтобы он не повреждался со временем, необходим верхний слой гидроизоляции, обычно выбирают битум, гидроизол или рубероид. Можно совместить битум с рубероидом, тут на ваше усмотрение.



Как правильно сделать гидроизоляцию в свайно-ростверковом фундаменте фото.

Гидроизоляция битумом в свайно-ростверковом фундаменте.

Далее устанавливаем лежень каркасного дома. Выбирается сухой брус или доска, который устанавливается по всему периметру фундамента, края выравниваем по внешнему краю фундамента. Там где установлены шпильки, делаются отверстия с помощью сверла.

Установка обвязки и лаг

По видео-инструкции к каркасно-щитовым домам, устанавливаем обвязку из досок 150*50 мм, на ребро, прибиваем гвоздями к установленному лежню, с шагом в 400-500 мм. К этой обвязке мы начинаем крепить лаги для пола – те же самые доски 150*50 мм, установленные на ребро и закрепленные с торца тремя гвоздями с двух сторон. Шаг установки лаг – от 300-500 мм, в зависимости от будущей нагрузки.

На свайно-ростверковый фундамент делаем обвязку из бруса фото.

Нижняя обвязка свайно-ростверкового фундамента.

Установка и утепление пола

После установки основы для будущего пола, его необходимо утеплить. Толщина утеплителя не должна быть меньше 150-200 мм. И вот здесь эксперты хоть и не советуют выбирать экономичные плиты пенопласта или пенополистерола, но признают, что они не боятся влаги и могут устанавливаться без монтажа чернового пола.

Утепляем пенополистеролом свайно-ростверковый фундамент фото.

Схема свайно-ростверкового фундамента.

Поэтому утеплитель вы можете выбрать абсолютно любой — будет ли это пенопласт, или минеральная вата. Далее стелим первый пол из досок и покрываем его листом фанеры.

Установка каркасно-щитовой стены

Может происходить двумя способами – части каркасно-щитовой стены дома собирается на земле, а далее поднимаются и прикрепляются к нижней обвязке, скрепляются между собой верхней обвязкой. Это простой способ собрать каркасно-щитовые дома, фото демонстрирует легкость монтажа дома без особых усилий.

Монтируем каркасно-щитовые стены своими руками на фото.

Монтаж каркасно-щитовых стен.

Второй способ – набор готовых каркасно-щитовых стен покупают на заводе, где делают готовые сборно-щитовые дома.  Важно правильно  связать угловые стойки, что не нарушить геометрию каркасно-щитового дома.

Выбор за вами – первый способ – достаточно быстрый, потому что собранные элементы сразу монтируются. Однако если готовый фрагмент каркасно-щитовой стены будет достаточно тяжелым, поднять его самостоятельно будет сложно.

На заметку
Размеры угловых и боковых стоек будут зависеть от размера утеплителя и этажности. Если строим одноэтажные дома каркасно-щитовые, достаточно доски 100х50 мм. Шаг установки выбирается по ширине утеплителя.

Перекрытия каркасно-щитовой постройки

На брус верхнего венца обвязки устанавливаем балки перекрытий. Из двух предпочтительных способов – постановкой на ребро, или на опорные кронштейны. Вы можете выбрать удобный вам способ крепления балок перекрытий, если строите одноэтажные каркасные дома под ключ, каркасно-щитовые постройки имеют высокий запас прочности.

В зависимости от нагрузки каркасно-щитовой постройки используют разное сечение досок для потолка.

Балки потолка в каркасно-щитовом строении.

Если вы планируете 2-этажную постройку, то лучше взять балки потолще и шаг между ними сделать не таким большим. Желательно произвести расчет нагрузки, чтобы балки перекрытий с запасом выдерживали вес. На установленные балки можно сразу настелить черновой пол или будущий потолок.

Установка стропил и кровли

Устройство крыши – двускатной или мансардной не будет сильно отличаться друг от друга. Единственный спорный момент у вас возникнет при установке кровельного покрытия – оно должно быть не из массивного материала, чтобы деревянные балки и перекрытия каркасно-щитового дома выдержали его без проблем.

Сборку стропил лучше производить на земле, их необходимо стянуть между собой болтовым соединением и ветровым ригелем. Для лучшего скрепления с мауэрлатом, места соединений можно усилить дополнительными пластинами.

Утепление постройки

Кроме пенопласта и пенополистирола, утепление каркасно-щитового дома можно сделать базальтовой ватой. Минеральная вата обладает достаточно высокими тепло- и звукоизоляционными характеристиками, однако может легко намокнуть от дождя и влаги. Поэтому важно закрыть ее с обеих сторон влагоизоляционными слоями защиты.

Важно сделать правильный пирог стены каркасно-щитовой постройки.

Схема устройства стены каркасно-щитового строения.

Минеральную вату стоит оградить с обеих сторон от дополнительной влаги и паров с помощью защитной мембраны.

После утепления каркасно-щитового дома, обшивки стен и установки кровли остаются только отделочные работы и установка коммуникаций, и здесь – большой простор для вашей фантазии и дизайнерских идей.
