Несущая способность грунтов — таблица + калькулятор

Удельное сопротивление грунта — это главный параметр, который влияет на конструкцию заземляющего устройства: количество и длину заземляющих электродов. Физически оно равняется электрическому сопротивлению, которое грунт оказывает току при прохождении им расстояния между противоположными гранями условного куба объёмом 1 куб. м.; размерность Ом*м.

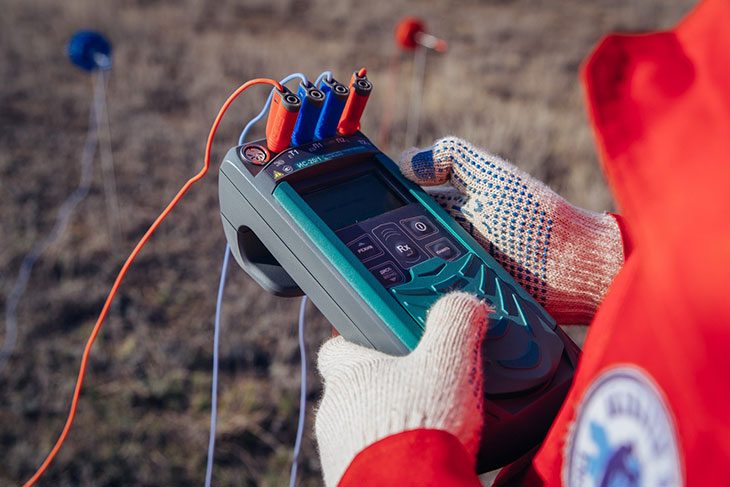

Измерение

Удельное сопротивление зависит от многих факторов: состава и структуры грунта, его плотности, влажности, температуры, наличия примесей – солей, кислот, щелочей. Все эти параметры изменяются в течение года, поэтому соответствующим образом меняется и сопротивление грунта. Данный факт нужно учитывать при проведении замеров, расчётов, а также при измерении сопротивления растеканию смонтированного заземляющего устройства.

Расчетное сопротивление грунта (R) – это один из наиболее важных параметров при строительстве фундамента, так как позволяет определить предельно возможные значения массы вышележащей конструкции, которую способна выдержать подстилающая поверхность.

Самой главной опасностью в данном случае, является нарушение однородности подстилающего грунта. Нагрузка от конструкции начинается распределяться неравномерно, фундамент теряет свою устойчивость, активизируются процессы деформации и в скором времени начинают появляться трещины.

Расчет несущей способности грунта

Расчет несущей способности грунта

Определение несущей способности грунта – это достаточно трудоемкий процесс, который можно выполнить подручными средствами (вручную/онлайн) или же воспользоваться услугами геолого-геодезических агенств.

Для того чтобы получить результат расчета, вам необходимо заполнить несколько полей:

  • Тип расчета. На основании лабораторных испытаний или при неизвестных характеристиках грунта.
  • Характеристики грунта. Тип, коэффициент пористости и показатель текучести, а также осредненное расчетное значение удельного веса грунтов.
  • Параметры фундамента. Ширина основания и глубина заложения.

Последние две характеристики грунта определяются только для глинистых грунтов.

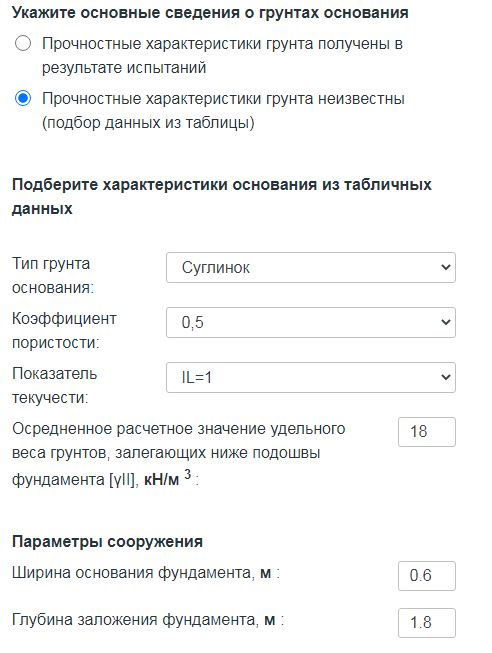

Калькулятор расчетного сопротивления грунта основания

Для начала нам необходимо выбрать тип расчета. Первый вариант подразумевает, что вы получите отдадите образец грунта в специализированную лабораторию на исследование. Данный способ занимает большое количество времени и средств. Поэтому если у вас не сложный участок и вы уверены, что сможете сделать все своими силами, мы предлагаем воспользоваться вторым вариантом и выполнить расчет на основании табличных данных.


Как определить тип грунта самостоятельно?

Для этого необходимо провести отбор проб почвы в крайних точках и в середине участка. Выкопайте ямы на глубину, предполагаемого уровня заложения фундамента и возьмите образецы грунта с каждой контрольной точки.

Подготовьте рабочую поверхность, для того чтобы провести научный эксперимент.

  • Намочите почву до состояния, когда из нее можно будет сформировать шар.
  • Попробуйте раскатать шар в продолговатое тело (шнур).
  • Если у вас не получилось этого сделать, то перед вами песчаная почва.
  • Если немного схватывается, но все равно разрушается – это супесь.
  • Если шнур удается свернуть в кольцо, но наблюдаются разрывы/трещины – это суглинок.
  • Если кольцо замкнулось, а тело осталось невредимым – это глина.

Для определения несущей способности глинистых грунтов, нам необходимо получить еще два коэффициента – показатель текучести грунта (IL) и коэффициент пористости (е). Первый показатель можно достаточно легко определить на глаз, если почва откровенно сырая и вязкая – выбирайте IL = 1, если сухая и грубая – IL = 0. Второй коэффициент можно получить только в таблицах из СНиП. Так как все данные находятся в открытом доступе, для вашего удобства мы скопировали таблицы расчетного сопротивления грунта из СП 22.13330.2011.

Несущая способность глинистых грунтов

Глинистые грунты

Коэффициент пористости е

Значения R0, кПа, при показателе текучести грунта

IL = 0

IL = 1

Супеси

легкие

0,5

300

200

тяжелые

0,7

250

150

Суглинки

легкие

0,5

350

250

средние

0,7

250

180<

тяжелые

1,0

200

100

Глины

легкие

0,5

600

400

средние

0,6

500

300

тяжелые

0,8

1,1

300

250

200

100



Вставьте значение коэффициент пористости е в калькулятор, введите параметры фундамента и закончите определение расчетного сопротивления грунта.

Несущая способность песчаного грунта

Песчаные грунты

Значения R0, кПа, в зависимости от плотности сложения песков

плотные

средней плотности

Крупные

Крупные

600

500

Средние

500

400

Мелкие

Маловлажные

400

300

Влажные и насыщенные водой

300

200

Пылеватые

Маловлажные

300

250

Влажные

200

150

Насыщенные водой

150

100



Данные табличные значения R0 справедливы для фундаментов с шириной b = 1 м и глубиной заложения d = 2 м.

Для других значений b и d, необходимо использовать формулы. При d <= 2 м используется первое выражение, при d > 2 м – второе.

Расчетное сопротивление грунта (формула) #1: R = R0 × [1 + k1 × (b — b0) / b0] × (d + d0) / 2d0

  • Расчетное сопротивление грунта (формула) #2: R = R0 × [1 + k1 × (b — b0) / b0] + k2 × γ’II × (d — d0)

Искусственное снижение удельного сопротивления грунта

Общее сопротивление заземления зависит от сопротивления прилегающих к заземлителю слоев грунта. Поэтому можно добиться снижения сопротивления заземления понижением удельного сопротивления грунта лишь в небольшой области вокруг заземлителя. Искусственное снижение удельного сопротивления грунта достигается либо химическим путем при помощи электролитов, либо путем укладки заземлителей в котлованы с насыпным углем, коксом, глиной

Опыт показал, что максимальное уменьшение сопротивления заземления достигается при использовании электролитов, древесного угля и коксовой мелочи. Первый способ заключается в том, что вокруг заземлителей грунт пропитывается растворами хлористого натрия (обыкновенной поваренной соли), хлористого кальция, сернокислой меди (медного купороса) и т. д. Следует отметить, что указанным способом можно добиться сравнительно большого снижения величины сопротивления заземления,. однако на непродолжительный срок (2—4 года), после чего требуется вновь пропитывать грунт электролитом.

Практически можно рекомендовать следующие два способа искусственного снижения удельного сопротивления грунта: создание вокруг заземлителя зоны с пониженным удельным сопротивлением и обработка грунта солью.

Для создания вокруг заземлителя зоны с пониженным удельным сопротивлением в грунте делается выемка (котлован) радиусом 1,5—2,0 м и глубиной, равной длине забиваемого стержня. После заполнения выемки грунтом устанавливается заземлитель и грунт утрамбовывается. В качестве грунта-заполнителя может быть применен любой грунт, имеющий удельное сопротивление в 5—10 раз меньше, чем удельное сопротивление основного грунта.

Например, если заземление устраивается в песчаном или каменистом (гранит) грунте, то заполнителями могут быть, глина, торф, чернозем, суглинок, шлак и т. п. Таким способом достигается снижение сопротивления заземления в среднем в 2,5—3 раза.
