Нижняя обвязка каркасного дома — основные требования

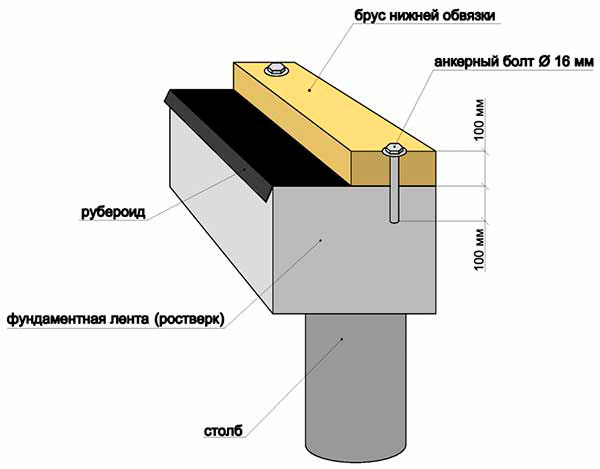

Обвязка каркасного дома выполняется после выполнения гидроизоляции фундамента, вне зависимости от его материала и конструкции. И ростверки, и монтажные пластины анкерных деталей, и верхние грани столбов или бетонных лент, на которые будут устанавливаться нижние брусья обвязки, гидроизолируют рулонными материалами.

Нижняя обвязка

Необходимо не просто укладывать рубероид «на сухую», а использовать горячий способ – обмазку битумом или мастиками. Рулонные материалы укладывают в два-три слоя на битуме, причем гидроизоляция должна выступать за ширину фундаментной опоры в обе стороны не меньше чем на 15-20 см. Балки обвязки каркасного дома монтируют на гидроизолированные монтажные площадки.

Основные требования и назначение обвязки каркасного дома

Основные требования и назначение обвязки каркасного дома

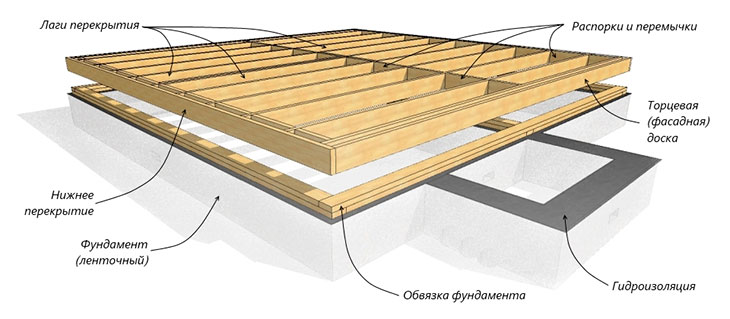

Обвязка кровли и фундамента производятся для укрепления каркаса, его прочности и надежности. Нижняя и верхняя играют разные роли, но их конструкция в принципе одинаковая.

Нижняя обвязка способствует укреплению конструкции здания внизу. Она в равной мере распределяет нагрузку по периметру дома. Верхняя предназначается для объединения стенок дома снаружи и внутри в единое целое. Она обеспечивает нагрузку между стенками и перекрытиями, которая распределяется также равномерно. Перед процессом работ, фундамент должен быть готовым.

Все детали каркасной постройки соответствуют определенным требованиям:

  • Доски применяются стандартные, ровные с размерами: 38х100 или 38х140 мм. При использовании бруса его размеры составляют: 150х150, 120х120, 100х100 мм.
  • Предпочтительнее использовать материалы из хвойных сортов древесины, поскольку их эксплуатационные характеристики наиболее подходят для этих целей.
  • Материалы должны служить долгое время. Для этого их необходимо покрывать антисептиком, чтобы предотвратить гниение, в противном случае, потребуется замена элементов.
  • Стойки и другие детали должны обладать высокой прочностью.
Слой обвязки обязательно должен повторять контуры фундамента. Если будут несовпадения по ширине, то станет скапливаться влага, что приведет к разрушению древесины.

Требования к материалам для нижней обвязки

Требования к материалам для нижней обвязки

Помимо досок, бревен или бруса, для монтажа обвязки потребуются материалы для создания гидроизоляционного слоя (больше всего подходит рубероид), и фурнитура для крепления: гвозди (50, 100, 150 мм), саморезы (50, 100 мм).

Выбирая материалы для обвязки, следует учитывать такие требования:

  • должны выдерживать наибольшие значения нагрузок, которые возможны при эксплуатации;
  • обладать высокой устойчивостью к механическим воздействиям;
  • стойкостью к внешним и внутренним воздействиям;
Также надо учитывать вес и плотность применяемых материалов. Наиболее качественный материал требуется, к примеру, при свайном фундаменте, так как в таком случае обвязка всегда будет практически «на виду». Но при жесткой экономии некоторые идут и на изготовление обвязки из досок, хотя по сути это такая же лотерея, как и использование столбчатого фундамента.

Укладка и крепление нижней обвязки

Укладка и крепление нижней обвязки

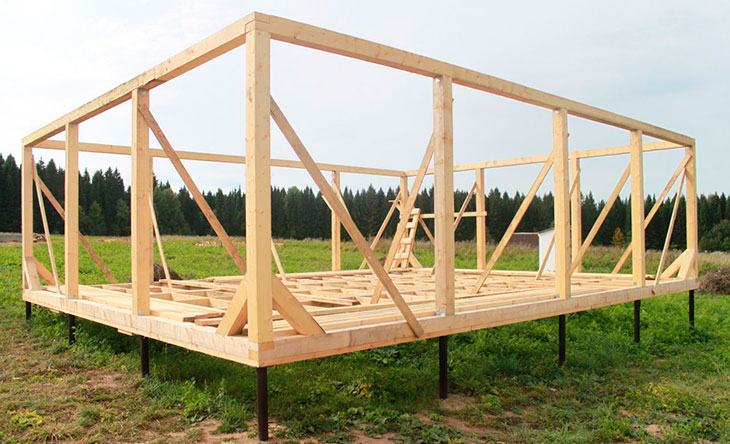

Каждый вид фундамента (свайно-ростверковый, ленточный, винтовой, монолитный) состоит из нескольких составляющих элементов, которые находятся через промежутки. Обвязка столбчатого фундамента служит для объединения его дробных элементов, делая их цельным элементом. Методы укладки обвязки разнообразные: резьбовой, сварной, с помощью хомутов.

После заливки любого вида фундамента начинаются обвязочные работы:

  • Первым и важным этапом является проверка на присутствие неровностей на основании. При их наличии от них нужно избавиться с помощью цементного раствора. Если неровности до 3-х см, то их можно оставить.
  • Укладка слоя гидроизоляции производится посредством рубероида и мастики.
  • Обвязывание нужно начинать с углов основания. Сначала производится собирание конструкции для первого угла, являющегося началом обвязывания. Строительный треугольник поможет определить правильно ли ведется работа.
  • Укладка досок. Размещение стыков по углам делается в двух вариантах: в «лапу» или «в пол». Перед фиксацией главных узлов конструкции, диагональные и угловые стороны выводятся очень ровно. Укрепляются они при помощи гвоздей (не менее 150 мм).
  • Перед фиксацией главных узлов конструкции диагональные и угловые стороны выводятся очень ровно. Закрепляются они при помощи гвоздей (не меньше 150 мм). Промежуток от кромки – 2 см и больше.
Перед обвязыванием необходима гидроизоляция фундамента.

Соединение обвязочного бруса

Соединение обвязочного бруса

Обвязка каркасного дома производится при обеспечении прочного присоединения ростверка на углах, там, где внутренние и наружные стенки примыкают друг к другу. Обычно стандартного размера материала недостаточно на всю длину здания, поэтому нужно наращивать.

Соединения выполняются различными методами:

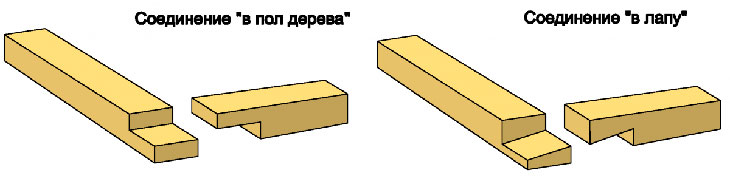

  • «в пол древесины» и «в лапу» для увеличения длины;
  • «ласточкин хвост» отлично подходит для соединения стенок внутренних к наружным (является очень трудным, но герметичным);
  • «встык» – несложное соединение, но не очень надежное;
  • «коренной шип» – применяется для углов.

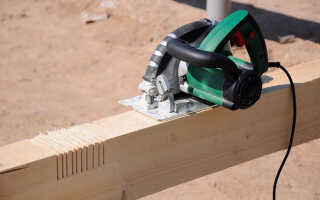

В зависимости от сечения пиломатериала выбирается длина стыков «в пол» или «в лапу». Размер соединения – 2-3 высоты балки. Для наиболее прочной фиксации применяются нагели.

Установка половых лаг на обвязку

Установка половых лаг на обвязку

После того как цоколь, фундамент и обвязка установлены, разрешено приступать к монтажу половых лаг на обвязку. Для этого, чаще всего, используют брусья из дерева или оцилиндрованные бревна, которые укладывают горизонтально. Сам процесс укладки лаг требует соблюдения определенных технологий.

Для начала следует подготовить материал, который будет использоваться в качестве половых лаг. Лучше подойдет брус из хвойных  деревьев, тщательно просушенный. Влажность брусьев не должна быть больше 20%.

Лаги выбирают правильной формы, ровными по длине и сечению, а это достигается обработкой электрорубанком. Во избежание разрушения, гниения, деформации от другого негативного воздействия лаги рекомендуется обработать специальными защитными покрытиями в несколько этапов, с периодами сушки.

В процессе установки половых лаг на обвязку следует:

  • выставить лаги с использованием строительного уровня, подкладывая при необходимости чопики (половые лаги крепятся перпендикулярно окну);
  • вмонтировать промежуточные бруски;
  • закрепить финишное покрытие;
  • уложить подложку и утеплитель.

Жесткого крепления половые лаги не требуют, но строительными металлическими уголками связать можно. Затем на уложенные лаги крепится половое покрытие (фанера, доска и т.д.)

Нижняя обвязка играет значительную роль в строительстве любого каркасного здания, будь то жилой дом, либо складское помещение. Достаточно соблюсти  технологические особенности монтажа, и долговечность постройки гарантирована.

Пол каркасного дома

Пол каркасного дома

Настил чернового пола выполняется по черепным брускам, которые прикручивают по нижним частям балочных обвязок. На эти бруски крепят доску или листы бакелизированной фанеры. Данный материал обычно приобретают, выбирая по критериям экономии – высокого качества древесины здесь не нужно.

Но просушка должна быть выполнена качественно, поскольку доски чернового пола укладывают как можно плотнее, без зазоров, чтобы повысить теплоизолирующие качества первого настила и сделать его как можно меньше продуваемым. Доски укладывают по черепным брускам балок и закрепляют.

Следующий этап – гидроизоляция чернового пола и балок перекрытия. В качестве гидроизоляционных мембран обычно применяют толстую полиэтиленовую пленку, крепление пленки к балкам выполняют строительным степлером.

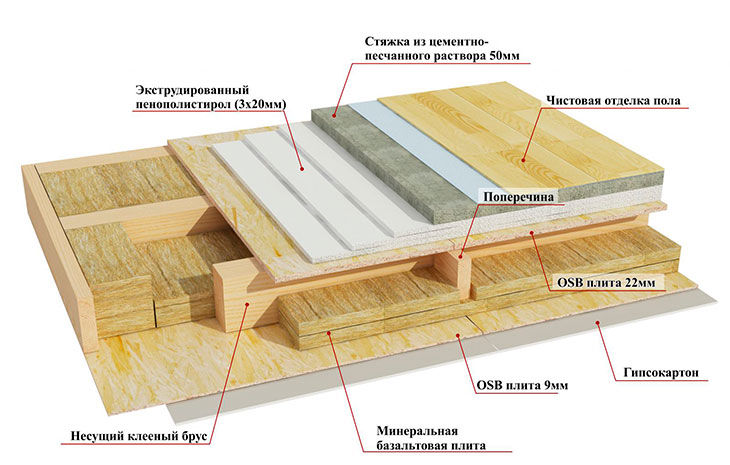

По слою гидроизоляции выполняют утепляющий слой пирога пола – термоизоляционные маты или бюджетный, но вполне эффективный засыпной керамзитовый утеплитель. В пирогах пола, состоящих из нескольких слоев, первый рекомендуется делать именно из керамзитового гравия мелкой фракции.

На теплоизоляционный слой пола настилают пароизоляцию специальной мембраны, дальше по балкам крепится доска пола или листовые материалы: фанерные листы, ОСП, ЦСП (цементно-стружечная плита). Листы ЦСП применяют не только для обшивок пола, а также для внутренней обшивки стен и потолков. По техническим и эксплуатационным характеристикам, а также по экологичности и пожарной безопасности цементно-стружечные листы превосходят и ОСП (ориентированно-стружечные плиты), и МДФ и деревоплиту.

Укладку листов настила выполняют на саморезах, прикручивая листы по балкам перекрытий. При двухслойных вариантах утепления пола по балкам предварительно крепят лаги, и последующий слой утепляющего материала закладывают между лагами.

Дальше технология не отличается от утепления в один слой: настилают пароизоляцию и крепят листовой материал из фанеры, ДСП, ЦСП, МДФ или ОСП. В качестве второй пароизоляционной мембраны возможно применение рулонной гидроизоляции – рубероид настилают с нахлестом не менее 150 мм и крепят на горячей битумной мастике.
