Расстояние между стойками в каркасном доме

Прочность каркасного дома определяется его конструкцией. Вес стен, перекрытий и крыши держатся на несущем каркасе каркасного дома. Для прочности каркасного дома важно правильно выбрать толщину несущих стоек, а также расстояние между стойками. Существуют правила расчета каркасного дома. Сегодня мы обсудим, как рассчитать расстояние между стойками в каркасном доме, так называемый шаг стоек в каркасном доме.

Шаг стоек в каркасном доме

Расстояние стоек в каркасном доме определяется их прочностью и будущей нагрузкой. Чем прочнее стойки каркаса, тем больше могут быть промежутки между ними. Кроме того, на величину шага стоек каркасного дома влияют размеры отделочных материалов. Почему расстояние между опорами должно учитывать размеры отделочных панелей?

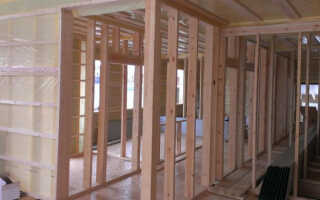

Расстояние между основами на фото.

Шаг в стене каркасника.

Приведём пример. Для удобства монтажа листов ОСБ шаг между стойками стен каркасного дома стараются выбрать с учётом их размеров. Размеры ОСБ составляют 2500х1250 мм. Значит, при расстоянии между стойками кратном 1250 мм (или кратном 2500 мм) расход отделочного материала на обрезки будет достаточно минимальным. Края листа ОСБ будут крепиться к стойке. При расстоянии больше 1250 часть листа ОСБ будет обрезана при монтаже.

Также стараются учитывать размеры будущего утеплителя. К примеру, если утепление каркасного дома изнутри будет проводиться матами из минеральной ваты Роквул, то их размеры – 1200х600 мм с деформационной полосой 50 мм. Тогда расстояние между стойками под утеплитель должно быть 550 мм. Что не соответствует 1250 мм ОСБ. В таком случае, при выборе шага опор не учитывают размеры утеплителя, а для его монтажа в каркасе предусматривают дополнительные планки.

На заметку
Также необходимо учесть, что в местах установки дверей и окон расстояние между стойками в каркасном доме может быть больше или меньше. Расстояние должно соответствовать ширине будущего окна или дверного проёма.

Выбор крепёжных элементов будет определяться материалом каркаса. Вертикальные стойки каркасного дома из дерева крепят к нижней и верхней обвязке с помощью металлических уголков и гвоздей. А металлические вертикальные опоры скручивают болтами или сваривают дуговой сваркой.

Итак, с особенностями выбора шага и подбора крепёжных элементов разобрались. Теперь обратимся к расчетам и вычислим вес будущего каркасника, толщину опор и расстояние между ними.

Сколько весит каркасник

Каркас дома является несущей системой. Его прочность должна выдерживать давление стен, перекрытий и крыши. Поэтому для расчёта стоек каркасного дома необходимо определить вес будущего строения. Как это сделать?

Вес каркасника определяется каркасом и обшивочными материалами на фото.

Вес стен каркасника.

Существует несколько методик определения веса будущего строения. Приведём две:

  • Определение веса постройки по онлайн калькулятору. В таком варианте в калькулятор вводят значения ширины и длины стен постройки, его высоту, количество несущих перегородок, а также материал стен, их толщину и получают готовый результат – ориентировочный вес будущего строения.
  • Расчеты по строительным таблицам. Это более сложный и кропотливый труд, в процессе которого можно получить более точный результат. По данным строительных таблиц определяется ориентировочный удельный вес 1 куб. м каркасной стены, а также погонный вес каждого метра перекрытий, кровельных листов. Полученные данные множатся на площадь стен дома или кровли, суммируются и складываются в общий вес каркасного дома.

Полученный в расчётах вес будущего строения умножается на коэффициент 1,1. Он учитывает дополнительный вес сантехнических устройств, мебели, которые будут расположены в постройке. В результате мы получаем тот вес, который каркас дома должен выдерживать в течение многих лет эксплуатации.

По данным он-лайн калькулятора мы получим, что вес одноэтажного каркасного дома 8х8 м с крышей из металлического профиля и деревянными лагами, в климатической зоне с зимними температурами -10 составит около 10.5 тонн. Умножив на коэффициент, получаем 11.55 тонн, которые для удобства расчётов округляем до 12 тонн строительного веса. Итак, что делать дальше?

Стойки каркасного дома

Дальше – обратимся к прочности деревянных стоек, и выясним, какой вес может выдержать каждая опорная стойка. Традиционно для деревянных каркасов одноэтажных строений используют угловые стойки каркасного дома сечением не меньше 100х50 мм, для двухэтажных – 150х50 мм. Пользуясь справочными таблицами, определим несущую способность каркасной стойки.

Оптимальное расстояние между основами на каркаснике на фото.

Расстояние между основами.
На заметку
Расчёт несущей способности по формулам достаточно сложен и сопряжён со знанием сопротивления материалов.

По справочнику физических свойств древесины, прочность на сжатие дерева составляет 30 — 50 МПа (в зависимости от вида дерева). Это значит, что каждый см сечения может выдержать 30-50 кг веса. Стойки стен каркасного дома 100х50 мм гарантированно выдержит 300 кг.

Учитывая общий вес дома, определённый раньше, можно вычислить минимальное число опорных стоек. Для этого разделим 12 000 кг на 300 кг, в результате чего получим, что установка стоек потребует 40 досок сечением 100х50 мм.

Расстояние между опорами

Расстояние стоек в каркасном доме определяется нагрузкой или весом дома, количеством опор. Пользуясь полученными данными, определяем необходимое расстояние между стойками каркаса. Для этого вычисляем общий периметр стены. В доме 8х8 м он составит 32 м. После чего делим полученные 32 м на количество стоек 40 штук. Получаем расстояние 0,8 м или 800 мм.

В строительной литературе есть общие рекомендации, как правильно производить крепление стоек каркасного дома. В них говорится, что при невозможности выполнить строительные расчеты, шаг между стойками одноэтажного каркасного дома выбирается в размере от 500 до 700 мм. И ещё: принято, что шаг стоек каркасного дома не должен превышать 1 м.
