Узлы каркасного дома — что учесть при монтаже?

Конструкция каркасного дома состоит из основных и вспомогательных узлов. Все они требуют к себе повышенного внимания при строительстве. Если произвести неправильную стыковку и крепление элементов, то проживание в таком доме будет опасно для жизни, так как он может распасться «на запчасти», когда этого совсем не ждешь.

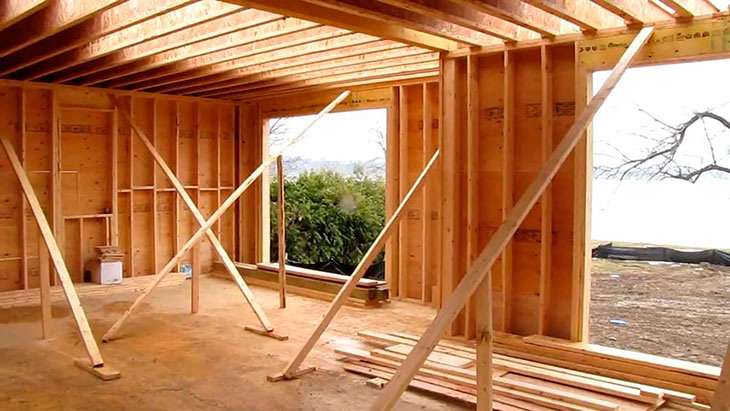

Каркас дома

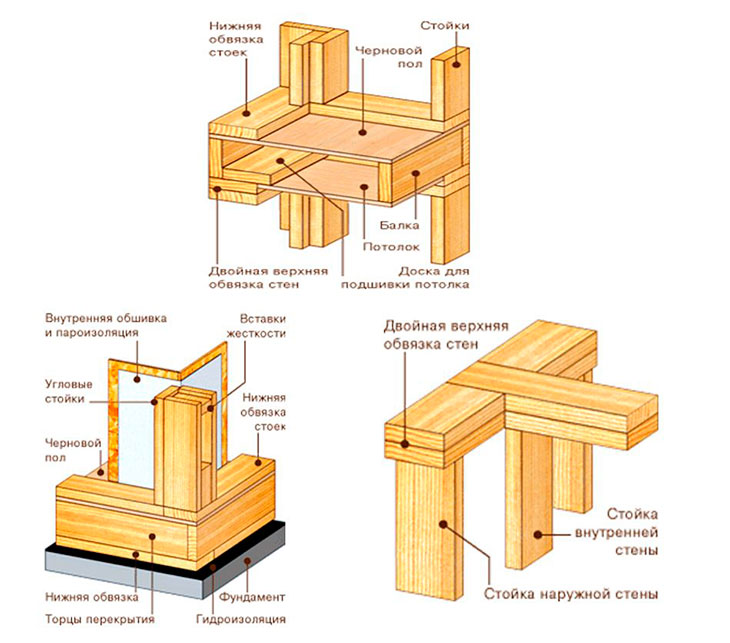

Узлы каркасного дома: особенности

Для того чтобы каркасное строение получилось прочным и надежным, все узлы должны выполняться в абсолютном соответствии с проектировочными документами, чертежами. Конструкция каркасника включает в себя три ключевых узла здания — это, конечно же, стены (точнее, стеновая система), перекрытия (пол, потолки), а также кровельная система.

Это основа основ, и без правильного строительства данных элементов длительное проживание в доме будет просто невозможным. Помимо основных, нельзя также не отметить и дополнительные конструктивные узлы строения. Они являются местами состыковки, соединения разных частей, элементов будущего дома — каркасника.

Опора для узловой системы стен каркасных домов — фундамент. Он может быть различных типов, чаще всего используются:

  • плитный фундамент;
  • ленточный;
  • столбчато-ленточное основание.

В качестве крепления для стеновых узлов выступают анкерные болты. Рядовые стойки закрепляются к каждой из обвязочных балок. Вспомогательными узлами при этом являются нижние, а также верхние обвязки.

Для того чтобы смонтировать обвязки, следует воспользоваться специальными болтами. Наиболее надежный вариант с максимальной прочностью — это сборка «каркасника», когда крепежные болты располагаются в обвязке, а на них надеваются стойки. Процессу установки стоечных балок следует уделять особенное внимание, ведь именно на эти элементы возложена несущая функция.

Стены: особенности угловых узлов

Для того чтобы смонтировать обвязки, следует воспользоваться специальными болтами. Наиболее надежный вариант с максимальной прочностью — это сборка «каркасника», когда крепежные болты располагаются в обвязке, а на них надеваются стойки. Процессу установки стоечных балок следует уделять особенное внимание, ведь именно на эти элементы возложена несущая функция.

Проектируя углы, а точнее, угловые узлы стен будущего строения, важно также не допустить ошибок. Если нет грамотной схемы соединения таких узлов, придется потратить гораздо больше времени на монтаж боковых и фасадной стены здания.

Для создания каркаса боковых стен обязательно нужно предусматривать дополнительную стойку, которая будет повернута к угловой стойке ровно на девяносто градусов. Таким образом, получится качественно перевязать каркасы фасадной и боковой стены.

А значит, угловое соединение станет надежным и прочным. Несомненный плюс и в том, что подобное соединение дает возможность сформировать хороший внутренний угол: соответственно, и обшивка здания изнутри фанерой, гипсокартоном или иными отделочными материалами в листах будет простой и удобной.

Обратите внимание на важнейшую деталь: конструкция стены (несущей) вашего будущего здания непременно должна быть каркасного типа. Габариты вертикальных стоек непременно должны быть соблюдены в соответствии с имеющимся проектом, такое же требование будет справедливо предъявить и к промежуткам между стойками. Если же вести речь об укреплении несущих стоек, то производится оно, как правило, фанерой, ДСП.

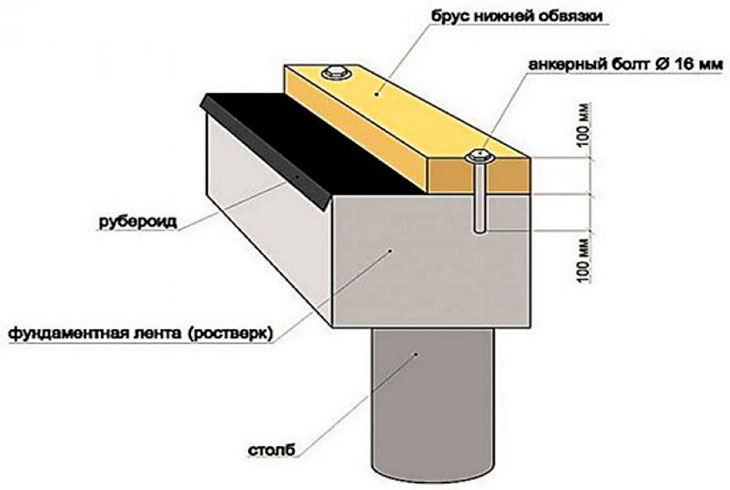

Стыковка фундамента и стен

Стыковка фундамента и стен

Как лучше выполнить узел стыковки стен и основания вашего каркасника? На опорном брусе располагать балки можно либо перпендикулярно, либо по параллели к стенам. В уровне бруса расположиться балки могут на анкерах или на подвеске, перпендикулярно стене.

Крыша, а также стены каркасников, имеют представленный стойками узел. Эти стойки следует расположить под прямым углом к поверхности стены. Также можно расположить их параллельно относительно стены, на фронтоне крыши, а также в перегородках (внутренних).

Что же касается балок, поддерживающих чердак, то их выполняют из нескольких элементов. Если покрытие на них с укреплением, можно произвести монтаж параллельно стенам.

Наружные углы стен каркасника имеют в составе своем, как минимум, пару стоек. Угловые элементы стен, а также точки их пересечения при этом станут опорой для внешних и для внутренних краев перекрытий.

Обвязка стен будет осуществляться при помощи досок, толщина которых превышает 4 сантиметра. Ширина этих досок — аналогичная ширине несущих стоек в основном каркасе строения. Нижние обвязочные доски имеются в любой конструктивной части здания, а в наружной стене они будут выступать над опорой максимум на треть от общей ширины обвязки.

Верхняя обвязка зданий каркасного типа

Верхняя обвязка зданий каркасного типа

В том случае, если перемычки и стены скрепляются с использованием специальных деревянных накладок или высокопрочных пластин из стали, вполне возможно допустить отсутствие верхней обвязки над проемом с перемычками. Формируется сама обвязка из пары досок. Если на стене есть проемы для будущих оконных или дверных конструкций, уже предусмотрена перемычка, которая будет образовывать с обвязкой один узел.

Конструкция каркасника подразумевает, что в верхней обвязке стыки досок располагаются над центральной частью вертикальных стоек (монтаж — в шахматном порядке). Для фиксации элементов используются гвозди не менее 6 см длиной. Каждый конец досок верхней обвязки фиксируется двумя гвоздями. К обвязке прибивается стойка, производится разметка с указанием места размещения первой стойки. Метку желательно поставить сразу на двух досках.

Важно правильно рассчитать расстояние между стойками, которое определяется, исходя из габаритов листа фанеры (размер стандартного листа — 1525 на 1525 мм).

Для стандартного листового материала оптимальным будет расстояние между стойками в 380 мм. Там, где будут находиться оконные проемы и дверные конструкции, отмечают места основных стоек, а также элементов, которые будут поддерживать перемычки. Обязательно нужно включить полученные расстояния в проект каркасного здания: важно, чтобы расстояния между основополагающими стойками были равными.

Грамотный монтаж проемов с перемычками — гарантия того, что все нагрузки будут правильно распределены и здание прослужит долго.

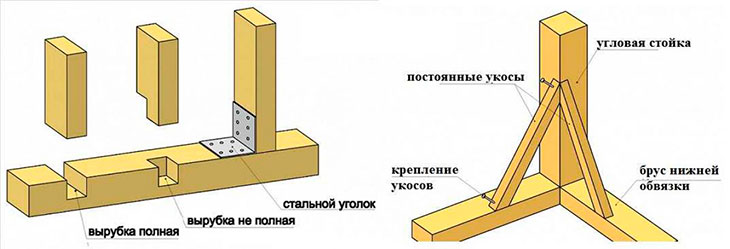

Узел нижней обвязки — это место, где обвязочные брусья будут прикреплены к основанию дома. Стыковка элементов производится с помощью хомутов или специального фундаментного крепежа (болтов). Перед тем, как укладывать брусья, обеспечивают качественную гидроизоляцию мест стыков.

Есть в конструкции нижней обвязки и другой узел — это углы, в которых брусья будут состыковаться между собой. Выполняется стыковка одним из двух традиционных способов: «в полдерева» или «в лапу». Для того чтобы соединение было прочным, следует взять специальные металлические уголки или воспользоваться болтами.

Потолочные и напольные балки перекрытия: что учесть при монтаже?

Потолочные и напольные балки перекрытия: что учесть при монтаже?

Напольные балки перекрытия должны иметь опору в брус обвязки и монтаж их осуществляют с заранее рассчитанным шагом. Также устанавливаются и потолочные балки. Что же касается стоек, то в каркасных зданиях ставятся, в первую очередь, вертикальные угловые стойки, а после них — промежуточные.

Здесь есть несколько узлов:

  • углы, в местах, где с верхней обвязкой и с нижней состыкуются вертикальные стойки;
  • соединение обвязочных балок и стоек.

Для того чтобы в углах вертикальные стойки были закреплены надежно, делаются пазы и дополнительно производится фиксация металлическими уголками. По аналогии осуществляется крепление промежуточных стоек. Одинаково будут закреплены брусья верхней и нижней обвязки (места стыковки — стойки каркасной конструкции и углы).

Дополнительные «связи» оказываются важными для тех, кто стремится сделать дом максимально надежным. Вертикальные и диагональные подпорки являются теми связующими элементами, с помощью которых вся конструкция каркасника получает дополнительную прочность. Но этот способ используется далеко не всегда. Чаще конструкция каркасных строений предполагает, что для усиления оказывается достаточно обшить каркас OSB-плитами.

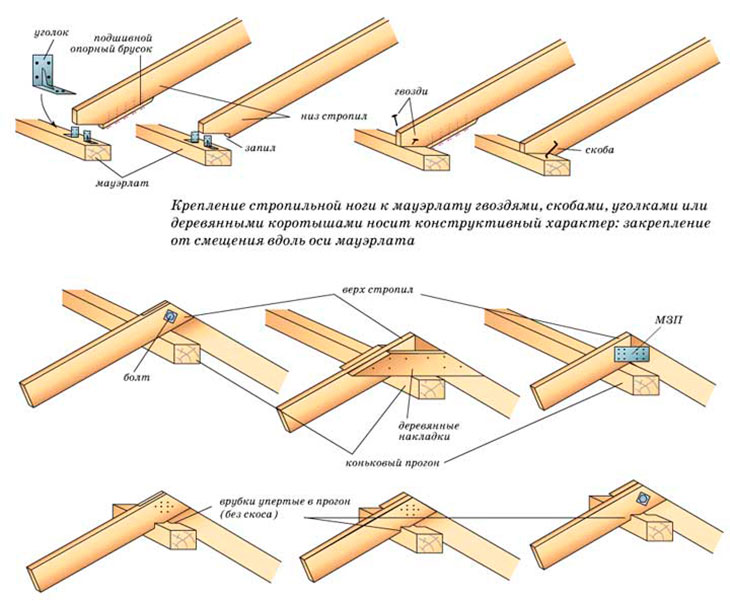

Стропильная система

Стропильная система

Из значительного количества узлов будет состоять и система стропил каркасных зданий.

Это, в частности:

  • места, где стропила опираются на коньковый прогон;
  • места, где стропила делают опирание на брус верхней обвязки;
  • место состыковки ригеля и стропильных;
  • место соединения контробрешетки каркасника и стропильных ног;
  • стык контробрешетки здания и его обрешетки.

У конька стропильные ноги состыковываются двумя способами — внахлест или встык. Для того чтобы закрепить стропила к брусьям верхней обвязки, следует выполнить на них соответствующих размеров вырубки.

Что касается ригелей и других видов подпорок, их роль, как правило, могут играть бруски или доски. Брусья контробрешетки следует устанавливать с шагом, аналогичным тому, с которым будут монтироваться и стропильные ноги. Обрешетка каркасного здания бывает и сплошной, и разреженной, это зависит от того, какова конструкция крыши и, конечно же, от типа будущего кровельного материала.

При строительстве каркасного дома нужно уделить особое внимание основным узлам. От того, насколько правильно они будут сделаны, зависит безопасность конструкции. Для фиксации элементов строители используют гвозди и болты. Чтобы предотвратить растрескивание бруса, нужно фиксировать части каркаса пластинами из стали.
