Фундамент для откатных ворот от А до Я

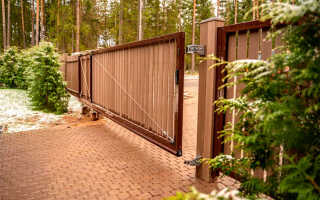

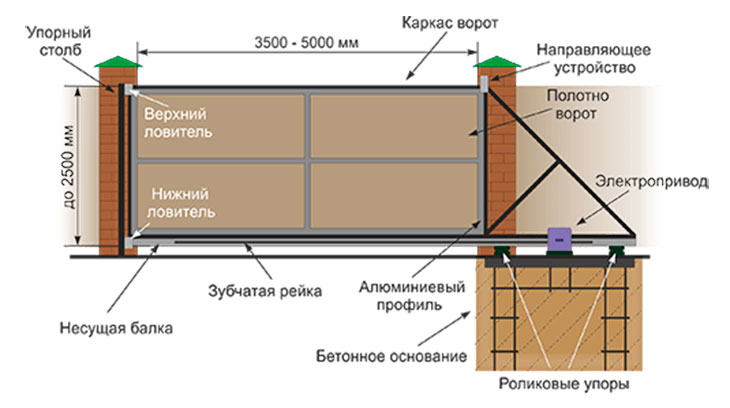

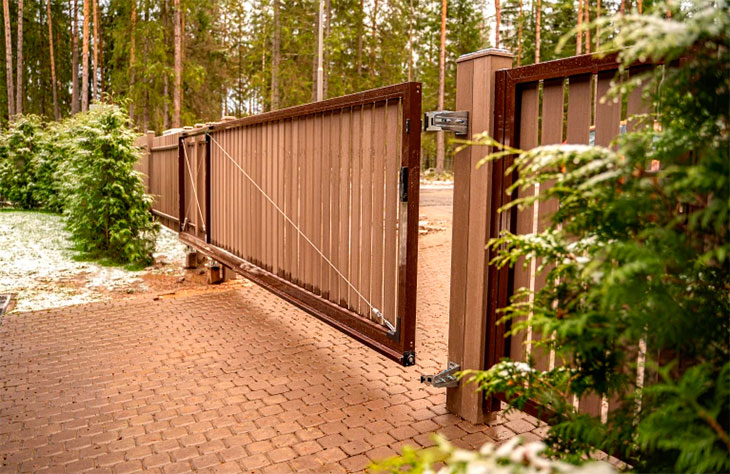

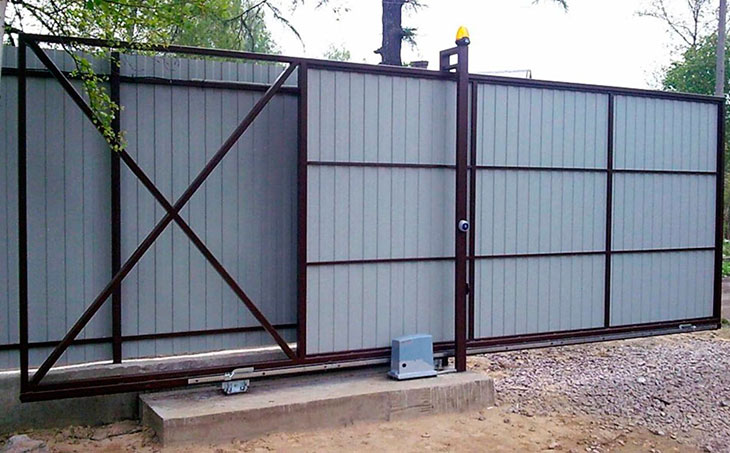

Сегодня существует множество разновидностей ограждений и заборов. Среди них большой популярностью пользуются откатные ворота. Они работают по достаточно простому принципу. На заранее выполненное основание устанавливают роликовые опоры и направляющую. За счет этих элементов движутся откатные ворота.

Так как эта конструкция является достаточно массивной, то для нее изготавливают прочный фундамент. Если монтаж каркаса и основы ворот сделать неправильно, то в процессе работы автоматической системы будут происходить сбои. Поэтому ворота откатного вида следует устанавливать на специальном фундаменте.

Общая характеристика

Фундамент под откатные ворота необходим для фиксации консольных блоков, которые держат откатные ворота. Изготавливают основу с внутренней стороны участка. Фундамент должен располагаться слева или справа от края проема возводимых ворот. Место монтажа выбирают в зависимости от стороны смещения полотна при открытии. Например, фундамент для раздвижных ворот выполняют справа, если полотно смещается вправо.

Независимо от типа ворот все расчеты необходимо выполнять заранее. Он должны соответствовать плану постройки. Обустройство фундамента для откатных ворот не является трудоемкой задачей. Но к данной работе стоит отнестись предельно внимательно.

При выполнении проекта основания необходимо соблюдать определенные параметры. Длина основания должна составлять как минимум половину ширины проема изготавливаемой конструкции.

Ширина основы должна быть примерно 600 миллиметров. А глубина должна составлять не менее 150 сантиметров. При ее выборе ориентируются на глубину промерзания почвы в регионе строительства.

Подобные размеры фундамента под откатные ворота необходимы, чтобы не произошел его перекос. Если придерживаться этих размеров, ворота будут бесперебойно работать многие годы.

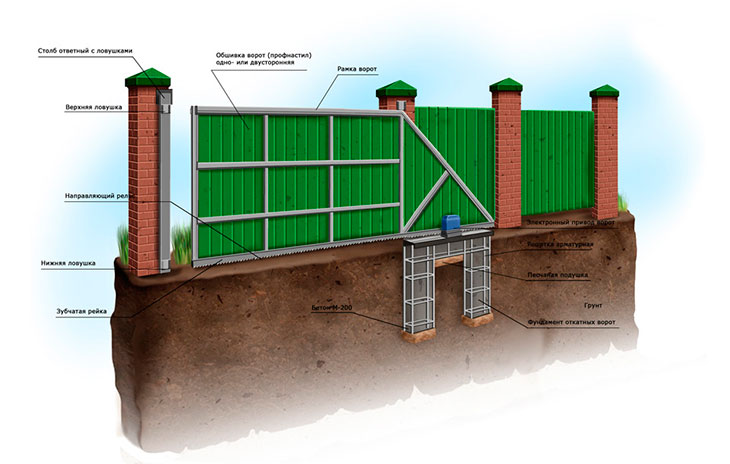

Схема конструкции

Для точного расчета параметров траншеи под основу нужно учитывать массу и габариты ворот. Также берется в расчет ширина самого проема.

Грамотная схема заливки фундамента ленточного типа под изготавливаемые откатные ворота длиной 4 или 5 метров сдержит три параметра:

Длина. Этот показатель должен составлять минимум половину ширины будущего проема. Например, если длина проема составляет 400 сантиметров, то длина основы должна составлять не меньше 200 сантиметров;
Ширина. Будет вполне достаточно 50 — 70 сантиметров;
Глубина. Данный параметр должен быть не менее 150 сантиметров. Выбирают его в зависимости от степени промерзания почвы в регионе строительства.

Сама траншея должна иметь форму прямоугольника. Следует выполнить чертеж фундамента под откатные ворота, а также нанести на него все параметры и элементы изготавливаемой конструкции. Это значительно упростит дальнейшую работу.

Элементы фундамента

Прочность и эксплуатационный срок бетона непосредственно зависит от качества его выполнения. Для изготовления хорошей бетонной смеси необходимо приобрести цемент марки М500 и выше, а также щебень фракции от 30 до 40 мм.

Для получения требуемой прочности бетона важно, чтобы пропорции портландцемента и песка соответствовали показателям из справочника. Проверить качество бетона можно достаточно просто. Застывший блок не крошится при ударе молотком. Этот способ проверки также можно применять при возведении фундамента ленточного типа под распашные ворота.

Каркас – это конструкция, для изготовления которой применяют металлическую арматуру. Он необходим для распределения напряжения, оказываемого на бетонный блок. Арматурный каркас может существенно увеличить эксплуатационный срок основания, выполненного своими руками.

Как показывает практика, арматура диаметром от 16 до 20 миллиметров является оптимальным вариантом. Скрепление арматуры выполняется методом сварки или вязки. При этом опорный швеллер играет важную роль. Он закрепляет как электропривод, так и консольные блоки.

Приваривают швеллер на поперечные, предварительно закладываемые в каркас фундамента. Привод фиксируется на швеллере меньших габаритов. В такой ситуации опорный швеллер должен иметь размер №20. Для ворот откатного вида небольших габаритов желательно выбрать №18.

Подготовительные работы

По словам профессиональных строителей, порочность ворот откатного вида и срок их эксплуатации непосредственно зависит от качества и надежности основы. Однако далеко не все люди знают, как можно правильно залить фундамент под откатные ворота.

Его следует изготавливать в соответствии со всеми нормами. Эта конструкция должна соответствовать всем технологическим требованиям.

Если фундамент под сдвижные ворота выполнить правильно, то всем механизмы будут функционировать долго и бесперебойно. Важно отметить, что под более тяжелую конструкцию нужно делать более мощную «подушку».

В первую очередь размечают участок строительства в соответствии с планом. Для этой цели используют колышки, веревки и проволоку. Все углы должны быть прямыми. Для проверки можно использовать строительный угольник, длина сторон которого превышает 100 сантиметров. Сначала вбивают колышки, а затем натягивают веревку.

Технология изготовления фундамента для откатных ворот

Заливка фундамента – важнейший этап возведения откатных ворот. Всю выполняемую работу можно условно разделить на следующие этапы:

Рассчитать габариты траншеи. Приблизительная ширина основы составляет 50 сантиметров. Глубину следует выбирать, отталкиваясь от уровня промерзания почвы. Обычно она находится в интервале от 150 до 250 сантиметров.
Выкопать траншею. Она должна соответствовать выбранным размерам. Затем на дно выкопанной ямы выкладывают подушку из песка и гравия высотой от 10 до 15 см.
Выполнить каркас из арматуры. Выполнить связку металлических штырей друг с другом можно с помощью специальной проволоки либо сварочного аппарата. Всю арматуру нужно прочно фиксировать. Изготовленный каркас следует расположить так, чтобы выступающая его часть находилась как минимум на 10 сантиметров ниже поверхности почвы. Сам фундамент должен быть на одном уровне с грунтом. Для проверки правильности расположения конструкции нужно воспользоваться строительным уровнем. Она должна обязательно находиться в горизонтальном положении.
Изготовить бетонный раствор. Потребуется приблизительно пять-шесть ведер песка и два ведра портландцемента. Для большей прочности в раствор добавляют щебенку. Количество щебенки и цемента должно быть одинаковым. Для получения качественной смести необходимо использовать портландцемент марки м500 и выше и щебень фракции от 30 до 40 мм. Не следует делать смесь очень густой.
Выполнить заливку бетоном. Это нужно сделать так, чтобы раствор закрыл минимум 2/3 арматуры. За счет этого сооружение будет прочным. При заливке фундамента нужно следить, чтобы не происходило смещение основания, выполненного из арматуры.
Установить швеллеры. Нужно зафиксировать эти элементы как по вертикали, так и по горизонтали. Далее, используя сварку, зафиксировать их на выступающих элементах арматуры. Затем нужно выполнить заливку бетонным раствором остальной части основы. Заливать фундамент для изготавливаемых откатных ворот требуется вместе со швеллером. В противном случае полотно будет греметь при перемещении по пустому швеллеру. Далее нужно выполнить фиксацию приводного и основного швеллера по направлению перемещения откатных ворот с помощью сварки. Их не следует размещать близко к забору. Важно учесть этот момент, иначе ворота будут постоянно задевать столбы.
Подождать, пока бетон затвердеет. Этот процесс займет семь-четырнадцать суток. Здесь все зависит от времени года и погоды. В соответствии со СНИП, основанию нужно дать выстояться как минимум 28 дней.

Выполнение ЗАКЛАДНОЙ КОНСТРУКЦИИ

Для самостоятельного изготовления конструкции нужен швеллер №20. Длина его должна соответствовать длине ямы, сделанной под основу из бетона.

При изготовлении закладной также понадобится арматура в12. Сначала приваривают к швеллеру обрезки строительной арматуры. Длина каждого отрезка должна составлять 100 сантиметров. Затем привариваются поперечные связи, выполненные такой же арматуры.

Изготовленную закладную конструкцию укладывают в выкопанную яму под основание арматурой вниз. Затем фиксируют конструкцию. При этом сбоку швеллер должен плотно прилегать к столбу забора. А тело швеллера следует расположить в горизонтальном положении и параллельно линии ворот.

Величина зазора, находящегося между откатными воротами и плотном дороги зависит от высоты, на которой будет заложен этот элемент. В дальнейшем данный зазор можно увеличить. Для этого используются регулировочные площадки. Но сократить уже не получится.

По завершении монтажа закладного элемента выполняют заливку ямы бетонным раствором. При выполнении этой работы важно не допустить полное перекрытие закладного элемента бетоном. Ведь это вызовет трудности при дальнейшем монтаже конструкции. Следует отметить, что эту ошибку чаще всего допускают люди, которые пытаются сделать ленточный фундамент для откатных ворот своими руками.

Иногда выполняются откатные ворота без фундамента. К примеру, подвесные конструкции не требуют изготовления основания. Однако в это случае может потребоваться закрепление опорных конструкций в почве.

Полезные советы

В процессе сооружения фундамента можно упустить из внимания некоторые важные моменты, которые помогут сделать основание прочным, а работу самих ворот безукоризненной.

Обратите внимание на следующие нюансы, чтобы избежать самых распространенных ошибок:

При расчете ширины основания надо учитывать вес ворот и прочность столбов, поскольку нагрузка всех элементов конструкции на фундамент может быть разной.
Арматуру для закладной необходимо обвязать вязальной проволокой или приварить, поскольку это позволит крепко зафиксировать конструкцию.
После установки закладного элемента заливать яму бетоном следует так, чтобы он полностью не покрыл закладные, это поможет в дальнейшем правильно установить ворота.
Столбы, которые будут служить опорой для всего сооружения, следует установить заблаговременно.
Заливать фундамент нужно не только под сами ворота, но и для опорных столбов.

При сооружении основания для откатных ворот обязательно нужно соблюдать все перечисленные выше правила и технологические этапы. Наверно сооруженный фундамент или неправильно установленный каркас закладного элемента не позволят автоматической системе работать правильно, спровоцируют процессы разрушения частей конструкции, ведь функцией основания для ворот является жесткая фиксация элементов крепления и восприятие направленных вертикально сил.

Заключение

Фундамент для откатных ворот при всей своей простоте – сооружение архиважное. Поэтому к его закладке надо подходить со всей ответственностью. При этом надо не только учитывать прочностные характеристики конструкции, но и осознавать возможность воздействия грунта, особенно в период морозного пучения.

Вот почему специалисты говорят о том, что закладывать фундамент для ворот надо только ниже уровня промерзания грунта. Чаще всего именно от этого будет зависеть долгосрочная работа всей конструкции. И, как показывает практика, специалисты правы. Правда, не забываем точно проводить весь технологический процесс в соответствии с последовательностью строительных операций.
