Каркасный дом своими руками: пошаговая инструкция строительства в одиночку

Каркасное строительство  стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, которое позволит в самые короткие сроки с минимально возможными затратами построить одноэтажный или двухэтажный каркасный дом.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией каркасного строительства, благо информация сегодня доступна в статьях и на видео.

Следующим этапом приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить современный каркасный дом своими руками, и получите за доступную цену надежный индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций, чтобы избежать просчетов при строительстве. Пользуясь технологией, вы сможете построить каркасный дом  своими руками (пошаговая инструкция, 6х6 м2 – размеры дома, которые мы взяли за основу) качественно.

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.

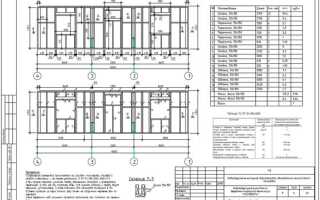

Схема стены первого этажа своими руками.

Схема стены каркасника.

Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.

  • Грунтовые работы – это подготовка почвы под фундамент и собственно сооружение свайного фундамента.
  • Сбор каркаса стен из вертикальных стоек и обвязок.
  • Монтаж межэтажных перекрытий.
  • Кровля с обрешеткой, монтирование стропильной системы и укладка кровельного материала.
  • Сооружение стен, которые надо обшивать листами плитного материала.
  • Монтирование чернового пола и потолка.
  • Наружные двери, окна, простенки и перегородки.
  • Разводка коммуникаций внутри стен дома.
  • Внутренняя обшивка и отделка.

А теперь перейдём непосредственно к вопросу, как сделать каркасный дом  своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Подготавливаем участок для строительства своими руками фото.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

  • Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
  • Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.
Материалы лучше уберечь от намокания на фото.

Навес для хранения досок.
  • Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях, для защиты от намокания.
  • Возможно, участок необходимо выровнять, для этого надо сделать расчет рельефа и вызвать строительную технику.
  • Для некоторых участков, где ведется каркасное строительство, дополнительно будет актуальна инструкция, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен по периметру.

Делается углубление и натягиваются веревки для фундамента фото.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент из бетона фото.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Правильное устройство ленточного фундамента фото.

Опалубка ленточного фундамента с арматурной сеткой

На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Плитный фундамент для каркасного дома фото.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками пошаговое фото.

Винтовые сваи для фундамента под каркасный дом фото.

Набор свай для винтового фундамента



Свайно-винтовой фундамент своими силами фото.

Вкручивание свай для фундамента вручную



Свайный фундамент сваривается трубами или уголками фото.

Соединение винтовых свай фундамента между собой



Каркас свайно-винтового фундамента фото.

Свайно-винтовой фундамент

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.





Обвязочный брус соединяется между собой в полдерева фото.

Варианты соединения в полдерева
Крепление обвязочного бруса на фундаменте фото.

Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу . Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.

Черновой пол делают из бетонна с металлической сеткой фото.

Черновой пол из бетона — бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

На черновой пол укладывается утеплитель фото.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

  • Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
  • Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
  • Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
  • Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.
Стены ставятся вертикально с укосинами фото.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

  • Укладывают нижнюю обвязку.
  • Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
  • Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши.

На заметку
Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями  .

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Делаем укосины в каркасном доме фото.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель распределяет нагрузку на стойки равномерно фото.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Как правильно скрипить углы в каркасном доме фото.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть выполнены из доски меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – готовое пвх окно вместе с монтажом в оконный проём. Что касается дверных проемов, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Минеральная вата для стен каркасного дома фото.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Гипсокартон отлично подходит для отделки на фото.

Отделка стен гипсокартоном.

Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.

ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

  • Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).
  • Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
  • Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
  • Непосредственное выполнение стеновой отделки — наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели, то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал. Также внутренние стены каркасного дома обшивают вагонкой, которая выглядит подходяще для загородного дома и имеет соответствующее качество..

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

Важно, чтобы результат получился качественным. Если строю каркасный дом своими руками, то делаю всё надёжно и правильно. Не всегда есть возможность и силы строить дом своими силами. Тогда особое внимание надо обратить на выбор строительной бригады, чтобы создать прототип лучшего каркасного дома. Рекомендуется использовать контакты по крайней мере нескольких фирм, чтобы найти на самом деле отличных строителей, а не пользоваться методом проб и ошибок.
